Компрессорные станции природного газа





Реконструкция компрессорного цеха Качановского ГПЗ



Страна-заказчик: Украина
Год: 1992-1994
Назначение:
Предназначен для приема,
компримирования и транспортирования природного и попутного нефтяного газа.
Дополнительная установка четырех компрессорных агрегатов (два рабочих, два резервных)
Состав объекта:
Компрессорная низкого давления
Компрессорная высокого давления
Установка входных сепараторов
Система подвода инертного газа
Система подготовки топливного и пускового газа
Система маслоснабжения ТКА
Подогреватель технологический
Блок вентиляции
Блок компрессоров импульсного воздуха
Факельная система
Характеристики объекта:
Мощность компрессорного агрегата,МВт: 6,3 - 4 шт. КС-1,2-ЦГТП/0,11-5,6
Количество ступеней сжатия: Две
Производительность млрд.нм3/год: 0,43
Давление кгс/см2: Вход: 11; Выход:56

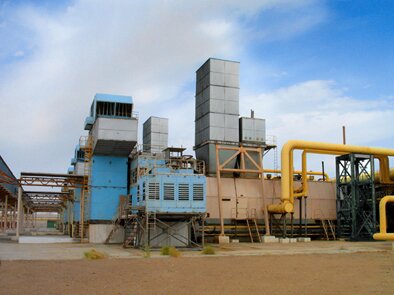

Газлифтная Компрессорная странция "Барса-Гельмес"


Страна-заказчик: Туркменистан
Год: 1998-1998 г.
Назначение: предназначена для приема,
компримирования и транспортирования попутного нефтяного газа
Состав объекта:
Установка входных сепараторов
Компрессорный цех
Система подготовки топливного и пускового газа
Система маслоснабжения
Система импульсного воздуха и воздуха КИПиА
Система факельная
Характеристики объекта:
Мощность компрессорного агрегата,МВт: 16.0 - 5 шт.КС-8-ЦГТП\0.35-5.8
Колличество ступеней сжатия: Две
Производительность: 8.0 млн. нм3\сутки
Давление,кгс\см2: Вход:3.5; Выход: 57.0

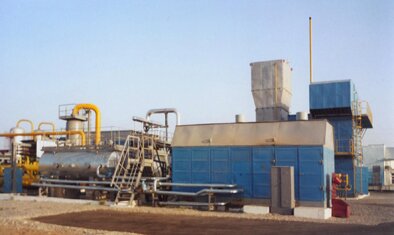

Компрессорная станция топливного газа "Северная"


Страна-заказчик: Азейбарджан
Год: 2002-2002 г.
Назначение: предназначена для повышения давления газа, поступающего из магистрального газопровода, с последующей подачей его на ГРЭС.
Состав объекта:
Система очистки газа
Компрессорный цех
Система подготовки топливного, пускового и импульсного газа
Система маслоснабжения
Характеристики объекта:
Мощность компрессорного агрегата,МВт: 6.3 - 1 шт.ГПА-Ц - 6.3В\28.2 - 3.4
Колличество ступеней сжатия: Одна
Производительность: 1.7 млн. нм3\сутки
Давление,кгс\см2: Вход:8.0; Выход: 27.2

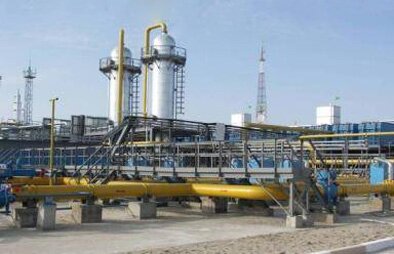

Газлифтная КС "Готурдепе"


Страна-заказчик: Туркменистан
Год: 2003-2003 г.
Назначение: предназначена для компримирования
попутного нефтяного газа в системе газлифтной добычи нефти и системе транспорта газа.
Состав объекта:
Установка входных сепараторов
Компрессорный цех
Система подготовки топливного и пускового газа
Система маслоснабжения ТКА
Установка осушки газа
Система факельная
Блок компрессоров импульсного воздуха
Характеристики объекта:
Мощность компрессорного агрегата,МВт: 16.0 - 8 шт.КС-12-ЦГТП\0.35-5.8
Колличество ступеней сжатия: Три
Производительность: 12.0 млн. нм3\сутки
Давление,кгс\см2: Вход:3.5; Выход: 57.9

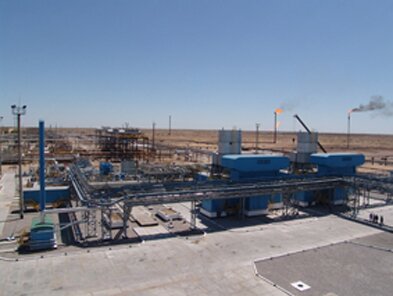

Дожимная компрессоная станция "Кокдумалак"


Страна-заказчик: Узбекистан
Год: 2005-2005 г.
Назначение: предназначена для компримирования
попутного нефтяного газа из УПН-1 и газа дегазации из УПК с последующей
подачей его на установку низкотемпературной сепарации.1 поток-5атм.2 поток-10атм.
Состав объекта:
Установка очистки газа от Н2S,СО2.
Компрессорная низкого давления
Компрессорная высокого давления
Установка подготовки топливного и пускового газа
Система маслоснабжения
Система подготовки и хранения импульсного воздуха КИПиА
Факельный коллектор
Система вентиляции
Система хранения и подачи инертного газа
Характеристики объекта:
Мощность компрессорного агрегата,МВт: 16.0 - 2 шт.;1.25 - 1 шт.
Колличество ступеней сжатия: Три
Производительность: 3.53 млн. нм3\сутки
Давление,кгс\см2: Вход:5.0; Выход: 100





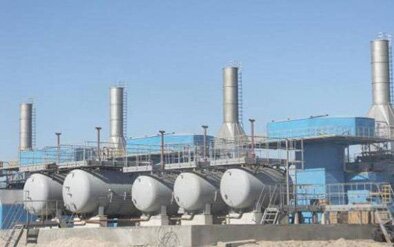

Линейная КС "Дерьялык"


Страна-заказчик: Туркменистан
Год: 2005-2006 г.
Назначение: предназначена для обеспечения транспортирования
природного газа по системе САЦ-4.
Состав объекта:
Система очистки газа
Компрессорная сжатого воздуха
Компрессорный цех
Система подготовки топливного и пускового газа
Система маслоснабжения
Система охлаждения газа
Характеристики объекта:
Мощность компрессорного агрегата,МВт: 16.0 - 5 шт.ГПА-Ц1-16С\76-1.45.
Колличество ступеней сжатия: Одна
Производительность: 90.0 млн. нм3\сутки
Давление,кгс\см2: Вход:51.4; Выход: 74.5





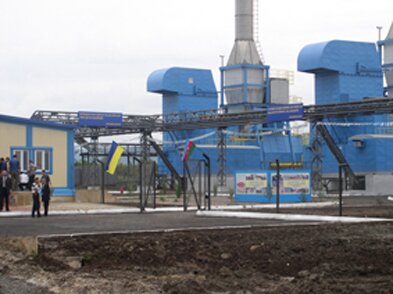

КС "Астара"


Страна-заказчик: Азейбарджан
Год: 2005-2006 г.
Назначение: предназначена для осушки компримирования газа
и подачи в Иран.Точка росы по воде минус 5грд.С.Точка росы по углеводородам 0грд.С.
Состав объекта:
Установка осушки(адсорбции цеолитом).
Компрессорный цех
Установка подготовки топливного газа
Система маслоснабжения
Система подготовки и хранения импульсного воздуха КИПиА
Система газа на свечу рассеивания
Система хранения инертного газа
Характеристики объекта:
Мощность компрессорного агрегата,МВт: 6.3 - 2 шт.ТКА-Ц-6.3А\1.2-5.7.
Колличество ступеней сжатия: Две
Производительность: 0,7 млн. нм3\сутки
Давление,кгс\см2: Вход:12.0; Выход: 55.0

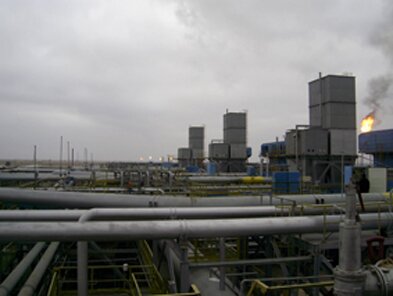

 ДКС "Кокдумалак-2"



Страна-заказчик: Узбекистан
Год: 2005-2005 г.
Назначение: предназначена для компримирования попутного
нефтяного газа от месторождения Кокдумалак и газа от УПН с подачей
его на установку низкотемпературной сепарации.
Состав объекта:
Система компримирования
Установка входных сепараторов
Система подготовки топливного и пускового газа
Установка очистки буферного газа от сероводорода
Система маслоснабжения
Система подготовки и хранения импульсного воздуха, воздуха КИПиА и азота
Факельная система
Система вентиляции
Характеристики объекта:
Мощность компрессорного агрегата,МВт: 16.0 - 4 шт.;ТКА-Ц-16\0.5-7.0М1.
Колличество ступеней сжатия: Три
Производительность: 9.0 млн. нм3\сутки
Давление,кгс\см2: Вход:5.0; Выход: 70.0

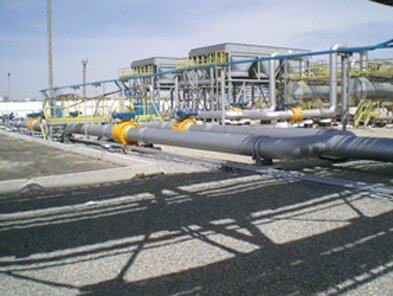

Дожимная компрессоная станция "Памук"

Страна-заказчик: Узбекистан
Год: 2007-2008
Назначение: Предназначена для поддержания
давления сырьевого газа на входе в УКПГ
Состав объекта:
Узел входных сепараторов с охлаждением.
Система компримирования.
Система подготовки топливного газа.
Система маслоснабжения.
Система подготовки буферного газа.
Система подготовки и хранения импульс-
ного воздуха, воздуха КИПиА и воздуха
на уплотнения.
Факельная система.
Система инертного заза.
Характеристики объекта:
Производительность млрд.нм3/год: 3,8
Давление кгс/см2: Вход: 62,6; Выход:76,5





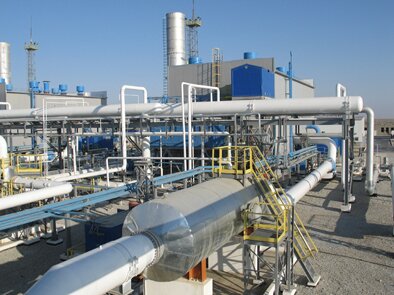

Дожимная компрессорная станция "Газли"



Страна-заказчик: Узбекистан
Год: 2007-2008 г.
Назначение: предназначена для компримирования газа
поступающего из газопровода "Коган-Газли" и газа от ПХГ "Газли"
с последующей подачей его в газопровод "Газли-Нукус".
Состав объекта: Система компримирования.
Система сброса газа на свечу
Установка теплоснабжения
Система подготовки топливного газа
Система маслоснабжения
Система подготовки и хранения импульсного воздуха,
воздуха КИПиА и воздуха на уплотнение
Узел входа с блоком пылеуловителей
Характеристики объекта:
Мощность компрессорного агрегата,МВт: 25.0 - 5 шт.;ТКА-Ц-25.СД 0.58-5.5.
Двигатель ДУ-80Л
Колличество ступеней сжатия: Две
Производительность:
Летний период-транзит 27.0-30 млн. нм3\сутки
Зимний период-отбор из ПХГ - 25.0-27 млн. нм3\сутки
Давление,кгс\см2:
Летний период - Вход: 25.0-27.0Летний период - Выход: 55.0
Зимний период - Вход: 6.5-7.0Зимний период - Выход: 55.0









Компрессорные линии для КС-1 Лянторского месторождения



Страна-заказчик: Россия
Год: 2007-2007 г.
Назначение: предназначена для компримирования попутного
нефтяного газа в системе транспорта газа месиорождения.
Состав объекта:
Система компримирования.
Установка газоохладителя НД
Установка газоохладителя ВД
Установка сепараторов
Характеристики объекта:
Мощность компрессорного агрегата,МВт: 16.0 - 3 шт.; ТКА - Ц - 16\4-56
Колличество ступеней сжатия: Две
Производительность: 2.0 млн. нм3\сутки одной линии
Давление,кгс\см2: Вход:4.0; Выход: 55.0

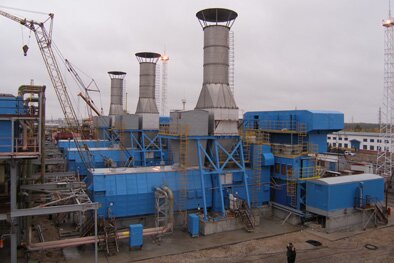

 P9252209

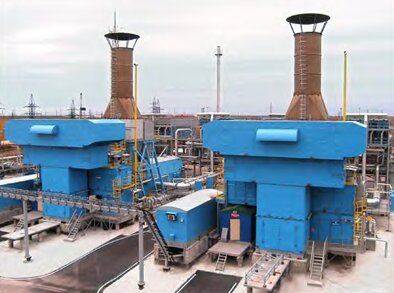

Компрессоные линии для КС-7/1 Федоровского месторождения

Страна-заказчик: Россия
Год: 2006
Назначение: Компримирование попутного нефтяного газа в системе транспорта газа
Состав объекта:
Система компримирования.
Установка газоохладителя НД.
Установка газоохладителя ВД.
Установка сепараторов.
Характеристики объекта:
Мощность компрессорного агрегата МВт: 16,0 - 2 шт.
Количество ступеней сжатия: Две
Производительность: 2 млн. нм3/сутки (каждой линии)
Давление кГс/см.кв: Вход:4,5 Выход:75

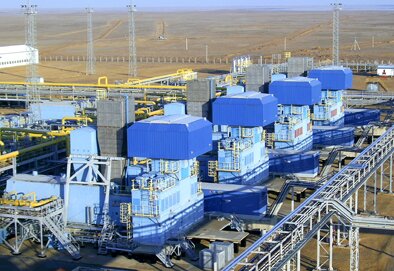

Опытно-промышленная эксплуатация и установки подготовки газа

"Шагырлы-Шомышты"



Страна-заказчик: Казахстан
Год: 2007-2007 г.
Назначение: предназначена для компримирования и
подготовки газа для подачи в магистральный трубопровод.
Состав объекта:
Система компримирования
Установка осушки газа
Установка подготовки топливного газа
Система маслоснабжения
Система подготовки и хранения импульсного воздуха,
воздуха КИПиА и азота
Система сброса газа на свечу рассеивания
Установка теплоснабжения
Характеристики объекта:
Мощность компрессорного агрегата,МВт: 6.3 - 5 шт.;ТКА-Ц-6.3\1.4-6.6
Колличество ступеней сжатия: Две
Производительность: 5.0 млн. нм3\сутки
Давление,кгс\см2: Вход:14.0; Выход: 65.0










Дожимная компрессорная станция "Зеварды"


Страна-заказчик: Узбекистан
Год: 2007-2007 г.
Назначение: предназначена для поддержания давления влажного сырьевого
газа на входе в установку низкотемпературной сепарации(ПТС)
в условиях истощения пластовой энергии"ДКС Зеварды".Состав объекта:
Система компримирования.
Система подготовки топливного и пускового газа
Система буферного газа
Система маслоснабжения
Система подготовки и хранения импульсного воздуха, воздуха КИПиА и азота
Система подготовки буферного газа
Характеристики объекта:
Мощность компрессорного агрегата,МВт: 6.3 - 4 шт.;ГПА-Ц-6.3\76-1.37М1;ГПА-Ц-6.3\76-2.1М1.
Колличество ступеней сжатия: Одна
Производительность: 11.0 млн. нм3\сутки
Давление,кгс\см2: Вход: 40.0-75; Выход: 75.0

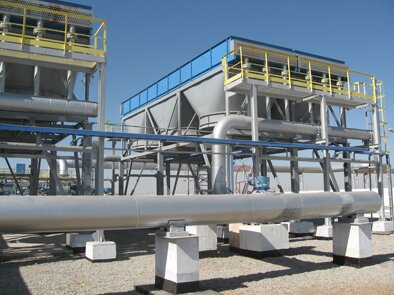

Zevardy

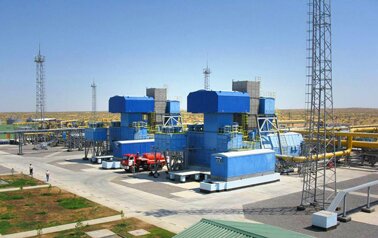

Дожимная компрессорная станция "Найып"


Страна-заказчик: Туркменистан
Год: 2007-2007 г.
Назначение: предназначена для компримирования и
подготовки газа, поступающего с Оджак-Найипской группы месторождений,
с последующей подачей его в магистральный газопровод.
Состав объекта:
Система компримирования.
Установка низкотемпературной сепарации с турбодетандером
Система впрыска и регенерации гликоля
Система подготовки топливного газа
Система маслоснабжения
Система подготовки и импульсного воздуха и воздуха КИПиА
Система инертного газа
Узел замера газа на выходе
Система теплоснабжения
Резервуарный парк конденсата
Система факельная
Характеристики объекта:
Мощность компрессорного агрегата,МВт: 8.0 - 2 шт.ТКА-Ц8С\1.0-4.6
Колличество ступеней сжатия: Две
Производительность: 3.0-4.5 млн. нм3\сутки
Давление,кгс\см2: Вход:4.0-10.0; Выход: 30.0-35.0

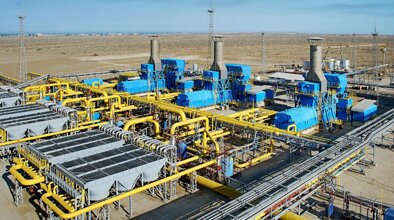

Дожимная компрессорная станция "Хазар"

Страна-заказчик: Туркменистан
Год: 2008-2008 г.
Назначение: Компримирование попутного нефтяного газа морских месторождений компании “DRAGON OIL”,
поступающего с головных береговых сооружений, и подача его
на вход газлифтной компрес-сорной станции “Готурдпе”
Состав объекта:
Система компримирования.
Система подготовки топливного газа
Система маслоснабжения
Система подготовки импульсного воздуха и воздуха КИПиА. Система продувки инертным газом
Система факельная коллектор
Характеристики объекта:
Мощность компрессорного агрегата,МВт: 16.0 - 2 шт.(1 шт. резерв);ТКА-Ц-16\0.35-2.55Мб
Колличество ступеней сжатия: Две
Производительность: 5.5 млн. нм3\сутки
Давление,кгс\см2: Вход: 2,5-3,5; Выход: 17,0-25,0






Комплекс подготовки и компримирования газа Северо-Губкинского месторождения

Страна-заказчик: Россия
Год: 2008-2009 г.
Назначение: Подготовка и компримиро-вание смешанных потоков газа,
поступающих из систем подготовки нефти и из газо-сбороной сети Северо-Губкинского н
ефтегазокон-денсатного месторождения, с целью подачи его в газо-транспортную систему
ЗАО «Пургаз», ОАО «Газпром»
Состав объекта:
Площадка входных сепараторов
Система компримирования
Система подготовки топливного га-за
Система подготовки импульсного воздуха и воздуха КИП и А Система продувки инертным газом
Система маслоснабжения
Система факельная
Характеристики объекта:
Мощность компрессорного агрегата,МВт: 10,0 ТКА–Ц–10ПД/0,45–7,456 (2 шт.)(в укрытиях)
Колличество ступеней сжатия: Две
Производительность: 2,8 млн. н.м3/сутки
Давление,кгс\см2: Вход: 4-5; Выход: 76





Дожимная компрессорная станция "Кокдумалак-3"



Страна-заказчик: Узбекистан
Год: 2008-2009
Назначение: Предназначен для утилизации попутных газов,
поступающих из низконапорных
скважин месторождения.
Состав объекта:
Узел входа.
Компрессорная установка.
Установка подготовки топливного и пус-
кового газа.
Установка очистки буферного газа от сероводорода
Установка подготовки воздуха КИПиА и
воздуха на уплотнения.
Производительность млрд.нм3/год: 0,4
Давление кгс/см2: Вход: 1; Выход: 8;



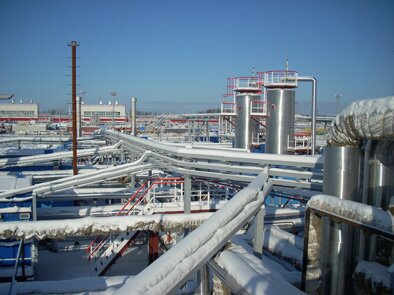

Компрессорная станция Талаканского месторождения



Страна-заказчик: Россия
Год: 2008-2009 г.
Назначение: предназначена для подготовки,компримирования,осушки и транспортирования к нагнетающим скважинам попутного нефтяного газа
Состав объекта:
Узел приемных сепараторов.
Система компримирования
Система осушки(Тр=минус 40грд.С) адсорбционная
Система подготовки топливного газа
Узел концевых газоохладителей
Система маслоснабжения
Система воздуха КИПиА и воздуха на уплотнение
Факельная система
Склад метанола
Тарный склад ГСМ
Характеристики объекта:
Мощность компрессорного агрегата,МВт: 16.0 - 4 шт.ТКА-Ц-16\0.37-14.2;Двигатель НК - 16СТ.
Колличество ступеней сжатия: Три
Производительность: 4.1 млн. нм3\сутки
Давление,кгс\см2: Вход: 3.0-5.0; Выход: 140.0








Реконструкция компрессорной станции 7/2 Федоровского месторождения

Страна-заказчик:
Год: 2009-2009 г.
Назначение: предназначена для компримирования попутного нефтяного газа в системе транспорта газа.
Состав объекта:
Система компримирования.
Установка газоохладителя НД
Установка газоохладителя ВД
Установка сепараторов
Характеристики объекта:
Мощность компрессорного агрегата,МВт: 16.0 - 3 шт;ТКА-Ц_16\4-76.
Колличество ступеней сжатия: Две
Производительность: 2.0 млн. нм3\сутки одной линии
Давление,кгс\см2: Вход: 4.5; Выход: 75.0







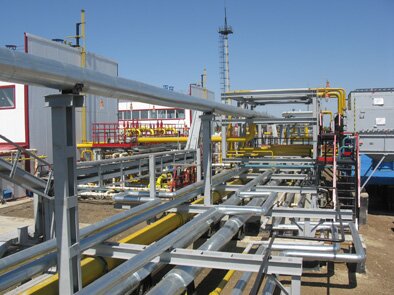

Компрессорная станция "Кудиновка"



Страна-заказчик: Россия
Год: 2009-2010 г.
Назначение: предназначена для компримирования газа на сборном пункте.
Состав объекта:
Компрессорные установки (поршневые)
Характеристики объекта:
Мощность компрессорного агрегата,МВт: 1.0 - 3 шт.(2 раб.,1 рез.);4ГМ10-48\2-57С (в индивидуальных укрытиях).
Колличество ступеней сжатия: Две
Производительность: 80.0 млн. нм3\год
Давление,кгс\см2: Вход: 1.0; Выход: 56.0




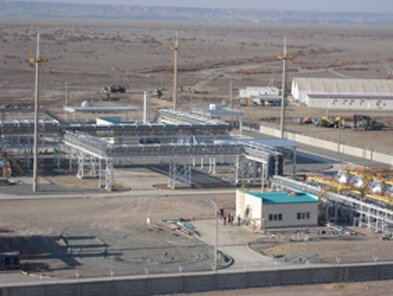

Новые сооружения на месторождении Урга



Страна-заказчик: Узбекистан
Год: 2010-2011
Состав объекта:
Компрессорный цех с установкой подготовки топливного газа
Характеристики объекта:
Мощность компрессорного агрегата МВт: 2,5 Компрессор
компании «Cameron»(3+1) в здании
Количество ступеней сжатия: Три
Производительность: 0,4-1,42 млн. ст.м.кв/сутки
Давление кГс/см.кв: Вход:5-27 Выход:50-53





Компрессорная станция Правдинского месторождения



Страна-заказчик: Россия
Год: 2013
Назначение: предназначена для подготовки
к транспорту попутного нефтяного газа
Состав объекта:
Площадка входных сепараторов с разделителями
Система компримирования
(компр. линия-1)
Система маслоснабжения
Площадка подготовки газа на собственные нужды
Хозяйство метанольное
Система факельная
Воздушная компрессорная с ресивером, емкость хранения азота
Дизельная электростанция
Операторная
Котельная
Пусковой комплекс
Система компримирования
(компр. линии 2, 3)
Установка осушки газа с регенерацией
гликоля
Система стабилизации конденсата
Резервуары хранения стабильного конденсата
Площадка налива стабильного конденсата
Установка получения азота
Ремонтно-механическая мастерская
Характеристики объекта:
Производительность млрд.нм3/год: 1,0
Давление кгс/см2: Вход: 1,5-2,0; Выход: 45


Компрессорные линии для компрессорной станции на Еты-Пуровском месторождении


Страна-заказчик: Россия
Год: 2013
Состав объекта:
Компрессорные линии
Аппараты воздушного охлаждения.
Сепараторы входные, промежуточные концевые.
Характеристики объекта:
Мощность компрессорного агрегата МВт: ТКА-Ц-12/0,4-6,1М1 (2 шт.)
Количество ступеней сжатия: Две
Производительность: 3,36 млн. ст.м.кв/сутки
Давление кГс/см.кв: Вход:4 Выход:60



Дожимная компрессорная станция Берегового месторождения

Страна-заказчик: Россия
Год: 2015-2016
Состав объекта:
Компрессорный цех ВД (КУ100, 200)
Установка подготовки топливного газа
Склад масла
Установка инертного газа
Узел подключения
Склад дизельного топлива
Площадка сепаратора факельного
Компрессорный цех ВД (КУ200)
Компрессорный цех НД (КУ400…700)
Характеристики объекта:
Мощность компрессорного агрегата МВт: Компрессорный цех ВД:16,0(2+1)
ГКА-16НК-01
Компрессорный цех НД: 16,0(3+1)
Количество ступеней сжатия: Одна
Производительность: 10,090-0,859 млн. ст.м.кв/сутки
Давление кГс/см.кв: Вход:15,6-60 Выход:74,5



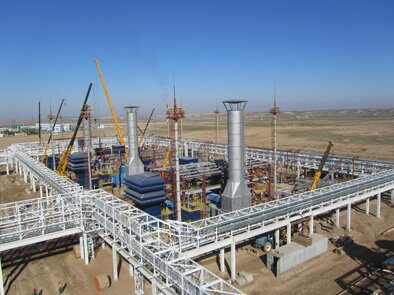

Дожимная компрессорная станция "Северный Нишан"

Страна-заказчик: Узбекистан
Год: 2014-2015
Состав объекта:
Установка очистки газа
Система компримирования
Система подготовки топливного и буферного газа
Система маслоснабжения
Система факельная
Воздушная компрессорная с ресивером, емкость хранения азота
Установка получения азота
Дизельная электростанция
Операторная
Блочная котельная
Пождепо
Насосная станция пожаротушения с резервуарами запаса воды
Характеристики объекта:
Мощность компрессорного агрегата МВт: ТКА-Ц-16,0Д/3,2-8,1М (4 шт.)
Количество ступеней сжатия: Две
Производительность: 6,06 млн.ст.м.куб./сутки
Давление кГс/см.кв: Вход:4,6-18,4 Выход: 80
